Наша компания специализируется на разработке и изготовлении телескопических мачт.
Наше предприятие имеет возможность изготовить телескопическую мачту по необходимым техническим требованиям заказчика.
Телескопическая мачта может быть оснащена опорно-поворотными устройствами нашего производства с интегрированным системой управления.
В комплексе, вся система имеет возможностью управления с помощью персонального компьютера (по необходимому протоколу заказчика) или пульта дистанционного управления.
Каждое изделие мы адаптируем под требования заказчика по габаритным и присоединительным размерам, напряжению питания, климатическому исполнению, требованиям по взрывобезопасности, а так же стойкости оболочки.
Мачты телескопические МТ-XX (безоттяжечные) с электрическим приводом, встроенной системой управления и пультом дистанционного управления.
Мачта телескопическая МТ-ХХ предназначена для автоматизированного подъема полезной нагрузки (антенных устройств, осветительных приборов, приборов видеонаблюдения и др.) на заданную высоту в полевых условиях.
Высота данного типа мачт может достигать 12 метров.
Грузоподъмность – до 200кг.
Максимально допустимая скорость ветра для развернутой мачты из условия при эксплуатации до 30 м/с.
Максимальная скорость ветра для развернутой мачты из условия не разрушения конструкции до 35 м/с.
Допустимая площадь полезной нагрузки до 1 м2.
Температура эксплуатации -40…+60 ᵒС (по дополнительному согласованию диапазон может быть расширен).
Напряжение питания 24В DC или 48В (± 5) DC, потребляемый ток не более 30А, что позволяет осуществлять развертывание мачты от бортовой сети автомобиля (аккумулятора).
В случае отсутствия электропитания, существует возможность ручного развертывания мачты.
Степень защиты, обеспечиваемая оболочкой (для электрического привода) IP67.
Габаритные размеры в свернутом положении ШхД, 350мм х 350мм, максимальная высота не более 2440мм. Габариты могут быть изменены под требования заказчика.
Масса зависит от материала исполнения, в алюминиевом виде в максимальной высоте не более 200кг.
Средний срок службы не менее 10 лет.
Мачта оснащена электроприводом со встроенной системой управления, пультом дистанционного управления, а так же возможностью управления с помощью персонального компьютера.
Протокол обмена данных RS485, CAN, Ethernet.
Мачта не требует растяжек и является самонесущей
Мачта может быть размещена на мобильных и стационарных системах..
По желанию заказчика, телескопическая мачта может быть укомплектована:
- Персональным компьютером, использующим оригинальное специализированное программное обеспечение;
- Оригинальным выносным дистанционным пультом;
- Специализированным программным обеспечением (ПО).
(*) Все устройства и ПО являются полнофункциональными, и имеют возможность одновременно управлять неограниченным количеством устройств в составе изделия.
По согласованию с заказчиком могут внесены изменения в конструкцию и управление МТ.
Можете ознакомится с презентацией “Мачты телескопические”.
Мачты телескопические МТ-YY с механическим или электрическим приводом.
Мачта телескопическая МТ-YY предназначена для ручного развертывания и подъема полезной нагрузки (антенных устройств, осветительных приборов, приборов видеонаблюдения и др.) на заданную высоту в полевых условиях.
Мачта может быть размещена на любой горизонтальной местности, мобильных и стационарных системах.
Высота данного типа мачт может достигать 30 метров.
Грузоподъмность – до 1000кг.
Максимально допустимая скорость ветра для развернутой мачты из условия при эксплуатации до 30 м/с.
Максимальная скорость ветра для развернутой мачты из условия не разрушения конструкции до 35 м/с.
Допустимая площадь полезной нагрузки до 2 м2.
Температура эксплуатации -40…+60 ᵒС (по дополнительному согласованию диапазон может быть расширен).
Напряжение питания 380В AC или 24В DC…48В (± 5) DC, что позволяет осуществлять развертывание мачты от бортовой сети автомобиля (аккумулятора).
В случае отсутствия электропитания, существует возможность ручного развертывания мачты.
Степень защиты, обеспечиваемая оболочкой (для электрического привода) IP67.
Габаритные размеры в свернутом положении позволяют разместить мачту в кунге автомобиля, или морском контейнере.
Максимальная высота не более 2500мм. Габариты могут быть изменены под требования заказчика.
Масса зависит от материала исполнения, максимальной высоте не более 2000кг.
Средний срок службы не менее 10 лет.
Мачта оснащена электроприводом со встроенной системой управления, пультом дистанционного управления, а так же возможностью управления с помощью персонального компьютера.
Протокол обмена данных RS485, CAN, Ethernet.
Мачта требует растяжек.
Мачта может быть размещена на мобильных и стационарных системах..
По желанию заказчика, телескопическая мачта может быть укомплектована:
- Персональным компьютером, использующим оригинальное специализированное программное обеспечение;
- Оригинальным выносным дистанционным пультом;
- Специализированным программным обеспечением (ПО).
(*) Все устройства и ПО являются полнофункциональными, и имеют возможность одновременно управлять неограниченным количеством устройств в составе изделия.
По согласованию с заказчиком могут внесены изменения в конструкцию и управление МТ.
Примеры выполненных проектов.
Мачта МТ-8 (серия XX)
| Параметр | Значение |
| Напряжение питания, В DC | 24 ± 5 |
| Потребляемый ток, А, не более | 30 |
| Высота развернутой мачты, м | 8 |
| Грузоподъемность, кг (существует возможность увеличения массы полезной нагрузки) | 30 |
| Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254 | IP 67 |
| Средний срок службы, лет, не менее | 10 |
| Габаритные размеры в свернутом положении, мм | 394x403x2150 |
| Масса, кг, не более | 180 |
| Максимальная скорость ветра для развернутой мачты из условия не разрушения конструкции, м/с | 30 |
| Температура эксплуатации, ᵒС | -50…+60 |

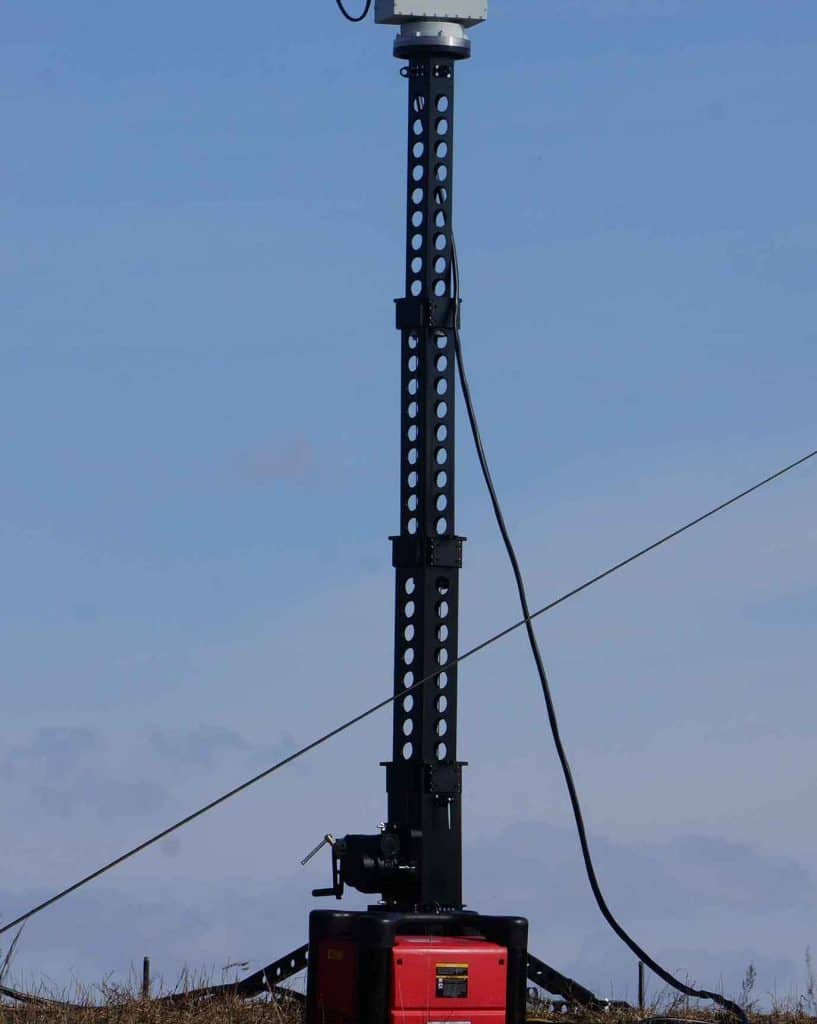

Мачта телескопическая МТ-3Р (серия YY)
Техническая характеристика:
1. Температура эксплуатации -40…+60°С. (-50…+70°С)
2. Грузоподъемность 120 кг.
3. Время развертывания от ручного привода не более 15 мин.
4. Максимально допустимая скорость ветра при установленных оттяжках и площади проекции полезной нагрузки не более 1,5 м 2 – 35 м/с.
5. Максимально допустимая скорость ветра при свертывании, развертывании – 10 м/с.
6. Мачта поставляется с комплектом оттяжек.
7. В базовой комплектации мачта имеет ручной привод.
По требованию заказчика, мачта MT-3 может быть укомплектована электроприводом, управляемым, как с пульта дистанционного управления, так и с автоматизированного рабочего места по протоколам обмена данных CAN или RS485.
8. Мачта может быть изготовлена из материалов, для эксплуатации в морском и экваториальном климате
9. Мачта МТ-3 имеет модификацию крепления на транспортное средство.
Можете ознакомится с габаритным чертежом Мачты МТ-3Р.
Мачта телескопическая МТ-20 (серия YY)
Мачта телескопическая МТ-20 предназначена для автоматизированного подъема полезной нагрузки (антенных устройств, осветительных приборов, приборов видеонаблюдения и др.) на заданную высоту в полевых условиях.
Мачта оснащена электроприводом, пультом дистанционного управления, Мачта может быть размещена на мобильных и стационарных системах.
Напряжение питания 380В AC (50Гц с нулевым проводом), потребляемый ток не более 10А.
В случае отсутствия электропитания, существует возможность ручного развертывания мачты.
Основным преимуществом мачты является возможность вписать ее в габарит автомобильной техники в вертикальном положении. Мачта также вписывается в вертикальном положении в стандартный морской контейнер. Что позволяет исключить наличие в составе мобильной платформы дополнительных механизмов, обеспечивающих перевод мачты из транспортного положения (горизонтально) в вертикальное.
Мачта комплектуется оттяжками.
| Параметр | МТ-20 |
| Высота развернутой мачты, м | 20 |
| Грузоподъемность, кг (существует возможность увеличения массы полезной нагрузки) | 200 |
| Максимальная скорость ветра для развернутой мачты из условия не разрушения конструкции, м/с | 15 |
| Время развертывания, мин | 15 |
| Ветровая площадь полезной нагрузки, м2, не более | 2 |
| Максимально допустимая скорость ветра при установке с оттяжек, м/с | 30 |
| Температура эксплуатации, ᵒС | -50…+60 (по дополнительному согласованию диапазон может быть расширен) |
| Напряжение питания, В АC | 380 (3Ф) |
| Потребляемый ток, А, не более | 10 |
| Степень защиты, обеспечиваемая оболочкой (для электропривода) | IP67 |
| Средний срок службы, лет, не менее | 10 |
| Габаритные размеры в свернутом положении, мм | 1100х1100х2400 |
| Масса, кг | 1800 |
| Управление дистанционное | ПДУ |
